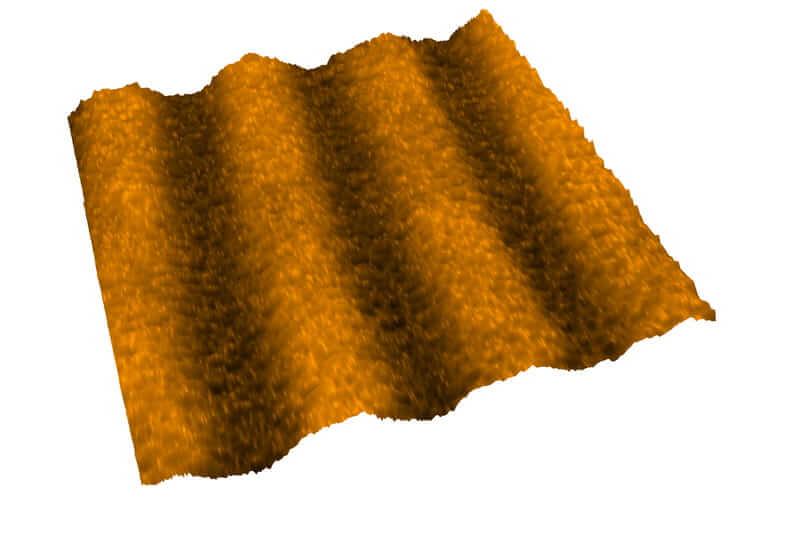

■高分辨率样品台

HRP^®-260 使用压电载台，该样品具有 90 x 90 微米扫描范围、1纳米分辨率，与 AFM 的功能类似。这一高分辨率样品台与特征查找相结合，可用于精确定位您感兴趣的特征，从而快速测量亚微米特征，以用于生产环节。高分辨率3D扫描可以使工艺研发 (R&D)环节更高效。使用 HRP^®-260 测量工艺参数变化产生的影响、新工艺层制程，或与缺陷检查功能结合使用来测量缺陷的表面形貌。

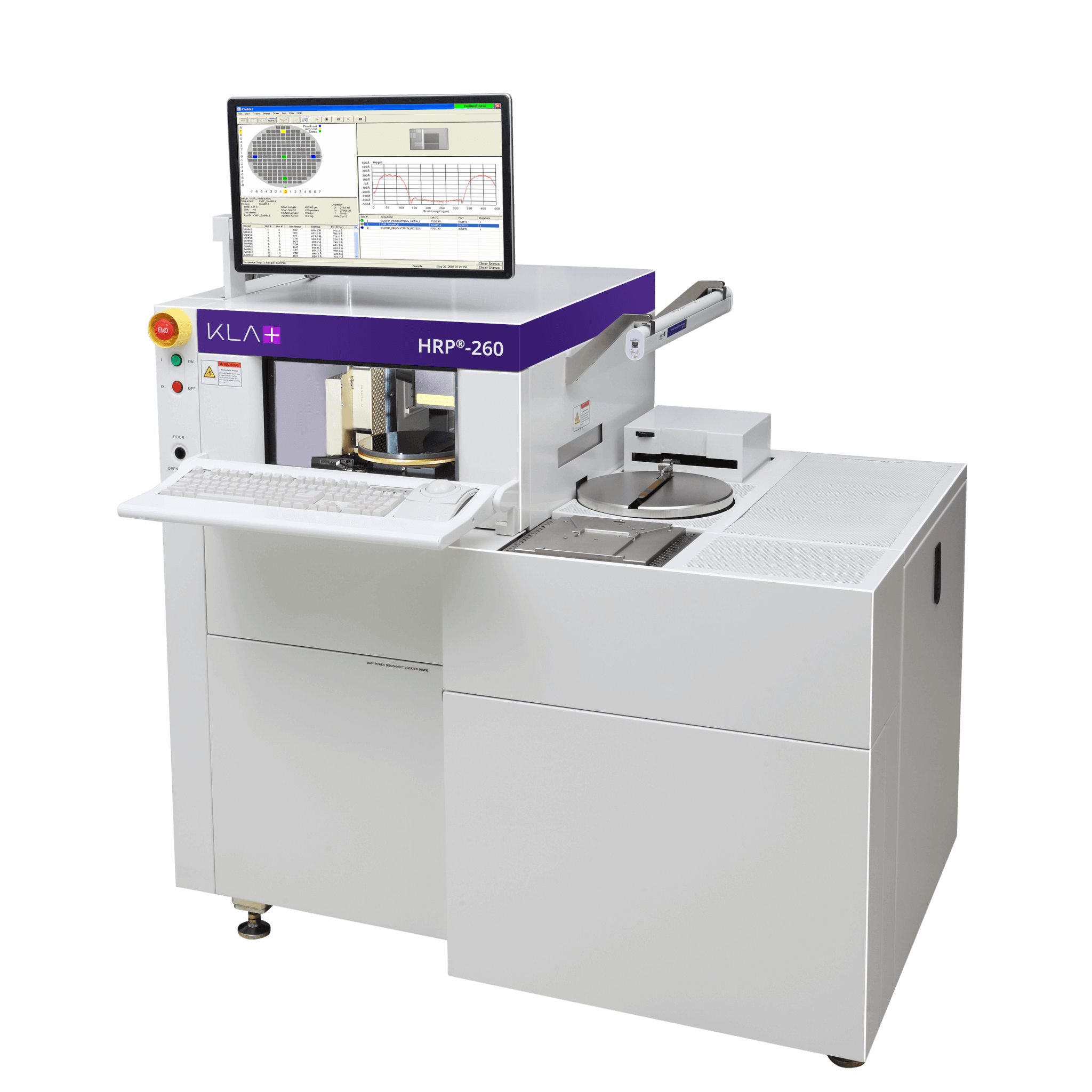

■升级到 HRP®-260 探针式轮廓仪

Tencor P-17 OF（开放式框架）具有与Tencor P-17相同的功能，但具有更大的框架，可以装载更大的样品。该系统可为300毫米晶圆配置，或配备240×240毫米载台。

■探针选项

最新电子器件延长了当前 HRP 系统的使用寿命。上述升级也包括软件中的新算法，可显着提高图形识别性能和程式在工具之间的可传输性。基于五点测量的标准程式，HRP^®-260 系统测量速度大约是 HRP-240 系统的两倍。升级套件包括一台配备 Windows^® 7 的新计算机、使用 USB 通信的新电子器件、高分辨率数字相机、23 英寸屏幕显示器和最新轮廓仪软件。

■样品载台

HRP^®-260拥有各种可用于支持应用需求的载台。标准配置是一个用于测量 75 毫米到 200 毫米晶圆的真空载台。应力载台可与 3 点定位器一起使用，以将样品支撑在中间位置以精确测量样品的翘曲度。还有用于承载弯曲晶圆的其他载台。

■机械手选项

HRP^®-260 机械手包括一个用于不透明晶圆（例如 GaAs）的校准器和一个用于 200 毫米晶圆的晶盒站。该选项包括透明样品对齐（例如蓝宝石）、适用于从 75 毫米到 150 毫米的较小样品尺寸、第二个晶盒站、晶盒位置检测仪和信号塔。

■台阶高度标准片

HRP^®-260 使用 VLSI 提供的 NIST 可追踪的薄膜和厚膜台阶高度标准片。该标准片的特点是在 200 毫米硅晶圆中间具有一个氧化物台阶。可提供8纳米至100微米的台阶高度标样片。

■Apex 分析软件

Apex 分析软件通过一套配带拉平，过滤，台阶高度、粗糙度和表面形貌分析技术的扩展组件增强了HRP-260的标准数据分析能力。Apex支持ISO粗糙度计算方法以及当地标准，例如ASME。Apex还可以作为报告编写平台，能够添加文本、说明和通过/失败标准。Apex支持11种语言。

■离线分析软件

HRP-260离线软件具有与该机台相同的数据分析和程式创建功能。这使用户能够创建程式和分析数据，而不占用机时。

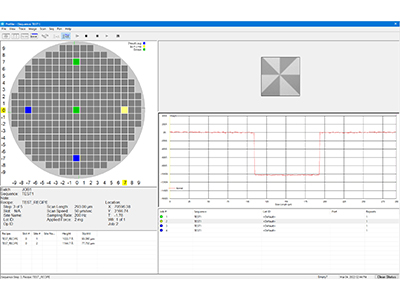

■图形识别

图形识别使用预先学习的模式来自动对齐样本。这能够进行全自动测量，通过减少操作员误操作的影响来提高测量稳定性。图形识别与高级校准相结合，可减少样品台定位误差，并实现系统之间程式的无缝传输。

■SECS/GEM和HSMS>

SECS/GEM和HSMS通信支持工厂自动化系统并实现对HRP-260的远程控制。测量结果以及警报和关键校准/配置数据会自动报告给主机SPC系统。HRP-260符合SEMI标准E4、E5、E30和E37。

■台阶高度

HRP^®-260 能够测量从几纳米到 327 微米的2D和3D台阶高度。这能够对蚀刻、溅射、沉积、旋涂、化学机械研磨和其他工艺中沉积或去除的材料厚度进行量化。HRP^®-260 具有恒力控制，对任意台阶高度都能动态调整以施加相同的力。这能够保持良好的测量稳定性，能够精确测量软材料，例如光刻胶。

■探纹理：粗糙度和波纹度

HRP^®-260 测量2D和3D纹理，量化样品的粗糙度和波纹度。软件中的过滤器将测量结果分为粗糙度和波纹度两部分，并计算出均方根、粗糙度等参数

■形状：翘曲形状

HRP^®-260 可以测量表面的二维 (2D) 形貌或翘曲度。可以测量包括元件制造过程中不同工艺层材料晶格失配导致的晶圆表面翘曲，例如半导体或化合物半导体器件生产中的多层沉积导致的翘曲。HRP^®-260还可以测量弯曲结构（例如透镜）的高度和半径。

■应力：2D和3D薄膜应力

HRP^®-260 能够测量在生产具有多个工艺层的器件（例如半导体或化合物半导体器件）期间产生的应力。可以使用应力载台将样品支撑在中间位置以精确测量样品的翘曲度。应力是先测量诸如薄膜沉积等工艺中的形貌变化，然后运用 Stoney 公式计算得到的。2D应力是通过对样品直径进行单次扫描来测量的，样品直径可达 200 毫米，无需拼接。3D应力是组合多次2D扫描的来实现的，每次扫描后样品台进行旋转以测量整个样品表面。

■缺陷检测

缺陷检测可用于测量缺陷的表面形貌，例如划痕深度。缺陷检测工具可识别缺陷，并将位置坐标写到KLARF文件中。缺陷检测功能读取KLARF文件，排列样本，并允许用户选择缺陷进行2D或3D测量。
