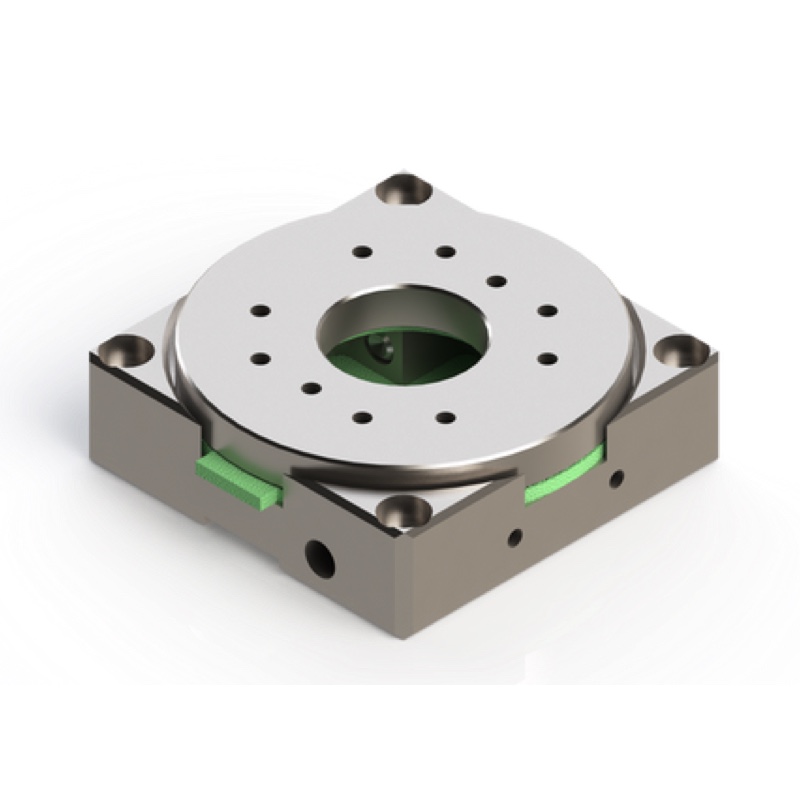

NMI-PR35 压电旋转器

尺寸小巧，占地面积与高度为 35mm×35mm×11.5mm，重 65g 。采用钛、铍铜等优质材料，致动器为 PZT 陶瓷，连接线含绝缘双绞线等。具备粗定位与精定位模式，粗定位行程 360° 无限，300K 下最大驱动速度 32°/s，输入电压 0 – 60V ；精定位 300K 时角度范围 40°、4K 时 6°，分辨率达 μ° 。配有位置编码器，采用金属陶瓷电阻传感器，编码行程 315°，传感器分辨率约 5m° ，测量功耗 10 – 100μW ，单向重复精度 45m° 。环境条件下最大负载 200g，轴周围最大动态扭矩 2N・cm

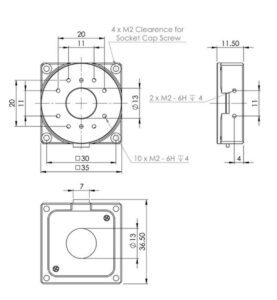

尺寸规格



  • 占地面积与高度：35 毫米 ×35 毫米、11.5 毫米
  • 重量：65 克
  • 高度：11.5 毫米
  • 通光孔径：13 毫米



材质



  • 定位器主体：钛合金与铍铜合金，或用于毫开（mK）级工况的铍铜合金
  • 致动器：压电陶瓷（PZT ceramics）
  • 连接线：绝缘双绞线，其中压电陶瓷连接线为铜材质，电阻式位置传感器连接线为磷青铜材质



粗定位模式



  • 行程范围（步进模式）：360° 无限旋转
  • 300 开尔文（K）下的最大驱动速度：约 32°/ 秒
  • 输入电压范围：0-60 伏（V）



精定位模式



  • 300 开尔文（K）下的精细角位移范围：40 毫度（m°）
  • 4 开尔文（K）下的精细角位移范围：6 毫度（m°）
  • 精细定位分辨率：微度（µ°）
  • 300 开尔文（K）下的输入直流电压范围：0-100 伏（V）
  • 4 开尔文（K）下的输入直流电压范围：0-150 伏（V）



位置编码器



  • 读数机制：金属陶瓷电阻式传感器
  • 编码行程范围：315°
  • 传感器分辨率：约 5 毫度（m°）
  • 传感器功耗（测量时）：10-100 微瓦（µW）
  • 重复性：45 毫度（m°）（单向）



负载（环境温度条件下）



  • 最大负载：200 克（g）
  • 绕轴最大动态扭矩：2 牛・厘米（N・cm）



一般规格



  • 工作环境：室温环境、低温环境或低温超高真空（UHV）环境（可烘烤至 100°C）
